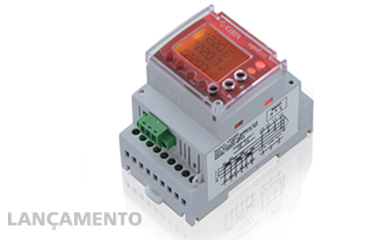

Medidor Multivariavel de Grandezas elétricas UPD200

O UPD200 é um multimedidor para instalação em trilho DIN que mede, calcula e exibe em display LCD retroiluminado as principais grandezas elétricas de um sistema monofásico ou trifásico equilibrado ou desequilibrado. Possui comunicação RS485 em protocolo modbus que possibilita via software a aquisição dos dados, tornando-o a ferramenta ideal para monitoramento remoto de grandezas elétricas, rateio de custo de energia e no estudo e avaliação de comportamento das cargas elétricas instaladas.

Principais características:

Medição True RMS- 4 quadrantes. Entradas isoladas: até 520 Vca / 5 A. Exatidão básica 0,5%. Comunicação RS-485. Protocolo modbus RTU. Duas saídas de alarme, programáveis com nível máximo e mínimo de qualquer grandeza do sistema ou pulso para energia. Fácil instalação – trilho DIN. Tamanho super reduzido: 52,5x85x73mm.

Variáveis medidas:

Tensão ( Fase-Fase e Fase-Neutro )

Corrente

Potência ativa, por fase e total

Potência reativa indutiva, por fase e total

Potência reativa capacitiva, por fase e total

Potência aparente, por fase e total

Fator de potência, por fase e total

Corrente de Neutro

THD% de tensão

THD% de corrente

Demanda, janela móvel programável

Energia ativa

Energia reativa indutiva e capacititva
