NR 10 – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE



Publicação

Portaria GM n.º 3.214, de 08 de junho de 1978

D.O.U.

 06/07/78



Alterações/Atualizações

Portaria SSMT n.º 12, de 06 de junho de 1983
Portaria GM n.º 598, de 07 de dezembro de 2004

D.O.U.

14/06/83
08/09/04

(Texto dado pela Portaria GM n.º 598, de 07 de dezembro de 2004)


10.1 - OBJETIVO E CAMPO DE APLICAÇÃO

10.1.1 - Esta Norma Regulamentadora – NR estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade.

10.1.2 - Esta NR se aplica às fases de geração, transmissão, distribuição e consumo, incluindo as etapas de projeto, construção, montagem, operação, manutenção das instalações elétricas e quaisquer trabalhos realizados nas suas proximidades, observando-se as normas técnicas oficiais estabelecidas pelos órgãos competentes e, na ausência ou omissão destas, as normas internacionais cabíveis.

10.2 - MEDIDAS DE CONTROLE

10.2.1 - Em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho.

10.2.2 - As medidas de controle adotadas devem integrar-se às demais iniciativas da empresa, no âmbito da preservação da segurança, da saúde e do meio ambiente do trabalho.

10.2.3 - As empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção.

10.2.4 - Os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, além do disposto no subitem 10.2.3, no mínimo:

a) conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde, implantadas e relacionadas a esta NR e descrição das medidas de controle existentes;

b) documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos;

c) especificação dos equipamentos de proteção coletiva e individual e o ferramental, aplicáveis conforme determina esta NR;

d) documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados;

e) resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva;

f) certificações dos equipamentos e materiais elétricos em áreas classificadas;

g) relatório técnico das inspeções atualizadas com recomendações, cronogramas de adequações, contemplando as alíneas de "a" a "f".

10.2.5 - As empresas que operam em instalações ou equipamentos integrantes do sistema elétrico de potência devem constituir prontuário com o conteúdo do item 10.2.4 e acrescentar ao prontuário os documentos a seguir listados:

a) descrição dos procedimentos para emergências;

b) certificações dos equipamentos de proteção coletiva e individual;

10.2.5.1 - As empresas que realizam trabalhos em proximidade do Sistema Elétrico de Potência devem constituir prontuário contemplando as alíneas "a", "c", "d" e "e", do item 10.2.4 e alíneas "a" e "b" do item 10.2.5.

10.2.6 - O Prontuário de Instalações Elétricas deve ser organizado e mantido atualizado pelo empregador ou pessoa formalmente designada pela empresa, devendo permanecer à disposição dos trabalhadores envolvidos nas instalações e serviços em eletricidade.

10.2.7 - Os documentos técnicos previstos no Prontuário de Instalações Elétricas devem ser elaborados por profissional legalmente habilitado.

10.2.8 - MEDIDAS DE PROTEÇÃO COLETIVA

10.2.8.1 - Em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores.

10.2.8.2 - As medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica conforme estabelece esta NR e, na sua impossibilidade, o emprego de tensão de segurança.

10.2.8.2.1 - Na impossibilidade de implementação do estabelecido no subitem 10.2.8.2., devem ser utilizadas outras medidas de proteção coletiva, tais como: isolação das partes vivas, obstáculos, barreiras, sinalização, sistema de seccionamento automático de alimentação, bloqueio do religamento automático.

10.2.8.3 - O aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes e, na ausência desta, deve atender às Normas Internacionais vigentes.

10.2.9 - MEDIDAS DE PROTEÇÃO INDIVIDUAL

10.2.9.1 - Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, em atendimento ao disposto na NR 6.

10.2.9.2 - As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas.

10.2.9.3 - É vedado o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.

10.3 - SEGURANÇA EM PROJETOS

10.3.1 - É obrigatório que os projetos de instalações elétricas especifiquem dispositivos de desligamento de circuitos que possuam recursos para impedimento de reenergização, para sinalização de advertência com indicação da condição operativa.

10.3.2 - O projeto elétrico, na medida do possível, deve prever a instalação de dispositivo de seccionamento de ação simultânea, que permita a aplicação de impedimento de reenergização do circuito.

10.3.3 - O projeto de instalações elétricas deve considerar o espaço seguro, quanto ao dimensionamento e a localização de seus componentes e as influências externas, quando da operação e da realização de serviços de construção e manutenção.

10.3.3.1 - Os circuitos elétricos com finalidades diferentes, tais como: comunicação, sinalização, controle e tração elétrica devem ser identificados e instalados separadamente, salvo quando o desenvolvimento tecnológico permitir compartilhamento, respeitadas as definições de projetos.

10.3.4 - O projeto deve definir a configuração do esquema de aterramento, a obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção e a conexão à terra das partes condutoras não destinadas à condução da eletricidade.

10.3.5 - Sempre que for tecnicamente viável e necessário, devem ser projetados dispositivos de seccionamento que incorporem recursos fixos de equipotencialização e aterramento do circuito seccionado.

10.3.6 - Todo projeto deve prever condições para a adoção de aterramento temporário.

10.3.7 - O projeto das instalações elétricas deve ficar à disposição dos trabalhadores autorizados, das autoridades competentes e de outras pessoas autorizadas pela empresa e deve ser mantido atualizado.

10.3.8 - O projeto elétrico deve atender ao que dispõem as Normas Regulamentadoras de Saúde e Segurança no Trabalho, as regulamentações técnicas oficiais estabelecidas, e ser assinado por profissional legalmente habilitado.

10.3.9 - O memorial descritivo do projeto deve conter, no mínimo, os seguintes itens de segurança:

a) especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais;

b) indicação de posição dos dispositivos de manobra dos circuitos elétricos: (Verde – "D", desligado e Vermelho - "L", ligado);

c) descrição do sistema de identificação de circuitos elétricos e equipamentos, incluindo dispositivos de manobra, de controle, de proteção, de intertravamento, dos condutores e os próprios equipamentos e estruturas, definindo como tais indicações devem ser aplicadas fisicamente nos componentes das instalações;

d) recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações;

e) precauções aplicáveis em face das influências externas;

f) o princípio funcional dos dispositivos de proteção, constantes do projeto, destinados à segurança das pessoas;

g) descrição da compatibilidade dos dispositivos de proteção com a instalação elétrica.

10.3.10 - Os projetos devem assegurar que as instalações proporcionem aos trabalhadores iluminação adequada e uma posição de trabalho segura, de acordo com a NR 17 – Ergonomia.

10.4 - SEGURANÇA NA CONSTRUÇÃO, MONTAGEM, OPERAÇÃO E MANUTENÇÃO

10.4.1 - As instalações elétricas devem ser construídas, montadas, operadas, reformadas, ampliadas, reparadas e inspecionadas de forma a garantir a segurança e a saúde dos trabalhadores e dos usuários, e serem supervisionadas por profissional autorizado, conforme dispõe esta NR.

10.4.2 - Nos trabalhos e nas atividades referidas devem ser adotadas medidas preventivas destinadas ao controle dos riscos adicionais, especialmente quanto a altura, confinamento, campos elétricos e magnéticos, explosividade, umidade, poeira, fauna e flora e outros agravantes, adotando-se a sinalização de segurança.

10.4.3 - Nos locais de trabalho só podem ser utilizados equipamentos, dispositivos e ferramentas elétricas compatíveis com a instalação elétrica existente, preservando-se as características de proteção, respeitadas as recomendações do fabricante e as influências externas.

10.4.3.1 - Os equipamentos, dispositivos e ferramentas que possuam isolamento elétrico devem estar adequados às tensões envolvidas, e serem inspecionados e testados de acordo com as regulamentações existentes ou recomendações dos fabricantes.

10.4.4 - As instalações elétricas devem ser mantidas em condições seguras de funcionamento e seus sistemas de proteção devem ser inspecionados e controlados periodicamente, de acordo com as regulamentações existentes e definições de projetos.

10.4.4.1 - Os locais de serviços elétricos, compartimentos e invólucros de equipamentos e instalações elétricas são exclusivos para essa finalidade, sendo expressamente proibido utilizá-los para armazenamento ou guarda de quaisquer objetos.

10.4.5 - Para atividades em instalações elétricas deve ser garantida ao trabalhador iluminação adequada e uma posição de trabalho segura, de acordo com a NR 17 – Ergonomia, de forma a permitir que ele disponha dos membros superiores livres para a realização das tarefas.

10.4.6 - Os ensaios e testes elétricos laboratoriais e de campo ou comissionamento de instalações elétricas devem atender à regulamentação estabelecida nos itens 10.6 e 10.7, e somente podem ser realizados por trabalhadores que atendam às condições de qualificação, habilitação, capacitação e autorização estabelecidas nesta NR.

10.5 - SEGURANÇA EM INSTALAÇÕES ELÉTRICAS DESENERGIZADAS

10.5.1 - Somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, obedecida a seqüência abaixo:

a) seccionamento;

b) impedimento de reenergização;

c) constatação da ausência de tensão;

d) instalação de aterramento temporário com equipotencialização dos condutores dos circuitos;

e) proteção dos elementos energizados existentes na zona controlada (Anexo I);

f) instalação da sinalização de impedimento de reenergização.

10.5.2 - O estado de instalação desenergizada deve ser mantido até a autorização para reenergização, devendo ser reenergizada respeitando a seqüência de procedimentos abaixo:

a) retirada das ferramentas, utensílios e equipamentos;

b) retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização;

c) remoção do aterramento temporário, da equipotencialização e das proteções adicionais;

d) remoção da sinalização de impedimento de reenergização;

e) destravamento, se houver, e religação dos dispositivos de seccionamento.

10.5.3 - As medidas constantes das alíneas apresentadas nos itens 10.5.1 e 10.5.2 podem ser alteradas, substituídas, ampliadas ou eliminadas, em função das peculiaridades de cada situação, por profissional legalmente habilitado, autorizado e mediante justificativa técnica previamente formalizada, desde que seja mantido o mesmo nível de segurança originalmente preconizado.

10.5.4 - Os serviços a serem executados em instalações elétricas desligadas, mas com possibilidade de energização, por qualquer meio ou razão, devem atender ao que estabelece o disposto no item 10.6.

10.6 - SEGURANÇA EM INSTALAÇÕES ELÉTRICAS ENERGIZADAS

10.6.1 - As intervenções em instalações elétricas com tensão igual ou superior a 50 Volts em corrente alternada ou superior a 120 Volts em corrente contínua somente podem ser realizadas por trabalhadores que atendam ao que estabelece o item 10.8 desta Norma.

10.6.1.1 - Os trabalhadores de que trata o item anterior devem receber treinamento de segurança para trabalhos com instalações elétricas energizadas, com currículo mínimo, carga horária e demais determinações estabelecidas no Anexo II desta NR.

10.6.1.2 - As operações elementares como ligar e desligar circuitos elétricos, realizadas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação, podem ser realizadas por qualquer pessoa não advertida.

10.6.2 - Os trabalhos que exigem o ingresso na zona controlada devem ser realizados mediante procedimentos específicos respeitando as distâncias previstas no Anexo I.

10.6.3 - Os serviços em instalações energizadas, ou em suas proximidades devem ser suspensos de imediato na iminência de ocorrência que possa colocar os trabalhadores em perigo.

10.6.4 - Sempre que inovações tecnológicas forem implementadas ou para a entrada em operações de novas instalações ou equipamentos elétricos devem ser previamente elaboradas análises de risco, desenvolvidas com circuitos desenergizados, e respectivos procedimentos de trabalho.

10.6.5 - O responsável pela execução do serviço deve suspender as atividades quando verificar situação ou condição de risco não prevista, cuja eliminação ou neutralização imediata não seja possível.

10.7 - TRABALHOS ENVOLVENDO ALTA TENSÃO (AT).

10.7.1 - Os trabalhadores que intervenham em instalações elétricas energizadas com alta tensão, que exerçam suas atividades dentro dos limites estabelecidos como zonas controladas e de risco, conforme Anexo I, devem atender ao disposto no item 10.8 desta NR.

10.7.2 - Os trabalhadores de que trata o item 10.7.1 devem receber treinamento de segurança, específico em segurança no Sistema Elétrico de Potência (SEP) e em suas proximidades, com currículo mínimo, carga horária e demais determinações estabelecidas no Anexo II desta NR.

10.7.3 - Os serviços em instalações elétricas energizadas em AT, bem como aqueles executados no Sistema Elétrico de Potência – SEP, não podem ser realizados individualmente.

10.7.4 - Todo trabalho em instalações elétricas energizadas em AT, bem como aquelas que interajam com o SEP, somente pode ser realizado mediante ordem de serviço específica para data e local, assinada por superior responsável pela área.

10.7.5 - Antes de iniciar trabalhos em circuitos energizados em AT, o superior imediato e a equipe, responsáveis pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas de forma a atender os princípios técnicos básicos e as melhores técnicas de segurança em eletricidade aplicáveis ao serviço.

10.7.6 - Os serviços em instalações elétricas energizadas em AT somente podem ser realizados quando houver procedimentos específicos, detalhados e assinados por profissional autorizado.

10.7.7 - A intervenção em instalações elétricas energizadas em AT dentro dos limites estabelecidos como zona de risco, conforme Anexo I desta NR, somente pode ser realizada mediante a desativação, também conhecida como bloqueio, dos conjuntos e dispositivos de religamento automático do circuito, sistema ou equipamento.

10.7.7.1 - Os equipamentos e dispositivos desativados devem ser sinalizados com identificação da condição de desativação, conforme procedimento de trabalho específico padronizado.

10.7.8 - Os equipamentos, ferramentas e dispositivos isolantes ou equipados com materiais isolantes, destinados ao trabalho em alta tensão, devem ser submetidos a testes elétricos ou ensaios de laboratório periódicos, obedecendose as especificações do fabricante, os procedimentos da empresa e na ausência desses, anualmente.

10.7.9 - Todo trabalhador em instalações elétricas energizadas em AT, bem como aqueles envolvidos em atividades no SEP devem dispor de equipamento que permita a comunicação permanente com os demais membros da equipe ou com o centro de operação durante a realização do serviço.

10.8 - HABILITAÇÃO, QUALIFICAÇÃO, CAPACITAÇÃO E AUTORIZAÇÃO DOS TRABALHADORES

10.8.1 - É considerado trabalhador qualificado aquele que comprovar conclusão de curso específico na área elétrica reconhecido pelo Sistema Oficial de Ensino.

10.8.2 - É considerado profissional legalmente habilitado o trabalhador previamente qualificado e com registro no competente conselho de classe.

10.8.3 - É considerado trabalhador capacitado aquele que atenda às seguintes condições, simultaneamente:

a) receba capacitação sob orientação e responsabilidade de profissional habilitado e autorizado; e

b) trabalhe sob a responsabilidade de profissional habilitado e autorizado.

10.8.3.1 - A capacitação só terá validade para a empresa que o capacitou e nas condições estabelecidas pelo profissional habilitado e autorizado responsável pela capacitação.

10.8.4 - São considerados autorizados os trabalhadores qualificados ou capacitados e os profissionais habilitados, com anuência formal da empresa.

10.8.5 - A empresa deve estabelecer sistema de identificação que permita a qualquer tempo conhecer a abrangência da autorização de cada trabalhador, conforme o item 10.8.4.

10.8.6 - Os trabalhadores autorizados a trabalhar em instalações elétricas devem ter essa condição consignada no sistema de registro de empregado da empresa.

10.8.7 - Os trabalhadores autorizados a intervir em instalações elétricas devem ser submetidos a exame de saúde compatível com as atividades a serem desenvolvidas, realizado em conformidade com a NR 7 e registrado em seu prontuário médico.

10.8.8 - Os trabalhadores autorizados a intervir em instalações elétricas devem possuir treinamento específico sobre os riscos decorrentes do emprego da energia elétrica e as principais medidas de prevenção de acidentes em instalações elétricas, de acordo com o estabelecido no Anexo II desta NR.

10.8.8.1 - A empresa concederá autorização na forma desta NR aos trabalhadores capacitados ou qualificados e aos profissionais habilitados que tenham participado com avaliação e aproveitamento satisfatórios dos cursos constantes do ANEXO II desta NR.

10.8.8.2 - Deve ser realizado um treinamento de reciclagem bienal e sempre que ocorrer alguma das situações a seguir:

a) troca de função ou mudança de empresa;

b) retorno de afastamento ao trabalho ou inatividade, por período superior a três meses;

c) modificações significativas nas instalações elétricas ou troca de métodos, processos e organização do trabalho.

10.8.8.3 - A carga horária e o conteúdo programático dos treinamentos de reciclagem destinados ao atendimento das alíneas "a", "b" e "c" do item 10.8.8.2 devem atender as necessidades da situação que o motivou.

10.8.8.4 - Os trabalhos em áreas classificadas devem ser precedidos de treinamento especifico de acordo com risco envolvido.

10.8.9 - Os trabalhadores com atividades não relacionadas às instalações elétricas desenvolvidas em zona livre e na vizinhança da zona controlada, conforme define esta NR, devem ser instruídos formalmente com conhecimentos que permitam identificar e avaliar seus possíveis riscos e adotar as precauções cabíveis.

10.9 - PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÃO

10.9.1 - As áreas onde houver instalações ou equipamentos elétricos devem ser dotadas de proteção contra incêndio e explosão, conforme dispõe a NR 23 – Proteção Contra Incêndios.

10.9.2 - Os materiais, peças, dispositivos, equipamentos e sistemas destinados à aplicação em instalações elétricas de ambientes com atmosferas potencialmente explosivas devem ser avaliados quanto à sua conformidade, no âmbito do Sistema Brasileiro de Certificação.

10.9.3 - Os processos ou equipamentos susceptíveis de gerar ou acumular eletricidade estática devem dispor de proteção específica e dispositivos de descarga elétrica.

10.9.4 - Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de incêndio ou explosões, devem ser adotados dispositivos de proteção, como alarme e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.

10.9.5 - Os serviços em instalações elétricas nas áreas classificadas somente poderão ser realizados mediante permissão para o trabalho com liberação formalizada, conforme estabelece o item 10.5 ou supressão do agente de risco que determina a classificação da área.

10.10 - SINALIZAÇÃO DE SEGURANÇA

10.10.1 - Nas instalações e serviços em eletricidade deve ser adotada sinalização adequada de segurança, destinada à advertência e à identificação, obedecendo ao disposto na NR-26 – Sinalização de Segurança, de forma a atender, dentre outras, as situações a seguir:

a) identificação de circuitos elétricos;

b) travamentos e bloqueios de dispositivos e sistemas de manobra e comandos;

c) restrições e impedimentos de acesso;

d) delimitações de áreas;

e) sinalização de áreas de circulação, de vias públicas, de veículos e de movimentação de cargas;

f) sinalização de impedimento de energização;

g) identificação de equipamento ou circuito impedido.

10.11 - PROCEDIMENTOS DE TRABALHO

10.11.1 - Os serviços em instalações elétricas devem ser planejados e realizados em conformidade com procedimentos de trabalho específicos, padronizados, com descrição detalhada de cada tarefa, passo a passo, assinados por profissional que atenda ao que estabelece o item 10.8 desta NR.

10.11.2 - Os serviços em instalações elétricas devem ser precedidos de ordens de serviço especificas, aprovadas por trabalhador autorizado, contendo, no mínimo, o tipo, a data, o local e as referências aos procedimentos de trabalho a serem adotados.

10.11.3 - Os procedimentos de trabalho devem conter, no mínimo, objetivo, campo de aplicação, base técnica, competências e responsabilidades, disposições gerais, medidas de controle e orientações finais.

10.11.4 - Os procedimentos de trabalho, o treinamento de segurança e saúde e a autorização de que trata o item 10.8 devem ter a participação em todo processo de desenvolvimento do Serviço Especializado de Engenharia de Segurança e Medicina do Trabalho - SESMT, quando houver.

10.11.5 - A autorização referida no item 10.8 deve estar em conformidade com o treinamento ministrado, previsto no Anexo II desta NR.

10.11.6 - Toda equipe deverá ter um de seus trabalhadores indicado e em condições de exercer a supervisão e condução dos trabalhos.

10.11.7 - Antes de iniciar trabalhos em equipe os seus membros, em conjunto com o responsável pela execução do serviço, devem realizar uma avaliação prévia, estudar e planejar as atividades e ações a serem desenvolvidas no local, de forma a atender os princípios técnicos básicos e as melhores técnicas de segurança aplicáveis ao serviço.

10.11.8 - A alternância de atividades deve considerar a análise de riscos das tarefas e a competência dos trabalhadores envolvidos, de forma a garantir a segurança e a saúde no trabalho.

10.12 - SITUAÇÃO DE EMERGÊNCIA

10.12.1 - As ações de emergência que envolvam as instalações ou serviços com eletricidade devem constar do plano de emergência da empresa.

10.12.2 - Os trabalhadores autorizados devem estar aptos a executar o resgate e prestar primeiros socorros a acidentados, especialmente por meio de reanimação cardio-respiratória.

10.12.3 - A empresa deve possuir métodos de resgate padronizados e adequados às suas atividades, disponibilizando os meios para a sua aplicação.

10.12.4 - Os trabalhadores autorizados devem estar aptos a manusear e operar equipamentos de prevenção e combate a incêndio existentes nas instalações elétricas.

10.13 - RESPONSABILIDADES

10.13.1 - As responsabilidades quanto ao cumprimento desta NR são solidárias aos contratantes e contratados envolvidos.

10.13.2 - É de responsabilidade dos contratantes manter os trabalhadores informados sobre os riscos a que estão expostos, instruindo-os quanto aos procedimentos e medidas de controle contra os riscos elétricos a serem adotados.

10.13.3 - Cabe à empresa, na ocorrência de acidentes de trabalho envolvendo instalações e serviços em eletricidade, propor e adotar medidas preventivas e corretivas.

10.13.4 - Cabe aos trabalhadores:

a) zelar pela sua segurança e saúde e a de outras pessoas que possam ser afetadas por suas ações ou omissões no trabalho;

b) responsabilizar-se junto com a empresa pelo cumprimento das disposições legais e regulamentares, inclusive quanto aos procedimentos internos de segurança e saúde; e

c) comunicar, de imediato, ao responsável pela execução do serviço as situações que considerar de risco para sua segurança e saúde e a de outras pessoas.

10.14 - DISPOSIÇÕES FINAIS

10.14.1 - Os trabalhadores devem interromper suas tarefas exercendo o direito de recusa, sempre que constatarem evidências de riscos graves e iminentes para sua segurança e saúde ou a de outras pessoas, comunicando imediatamente o fato a seu superior hierárquico, que diligenciará as medidas cabíveis.

10.14.2 - As empresas devem promover ações de controle de riscos originados por outrem em suas instalações elétricas e oferecer, de imediato, quando cabível, denúncia aos órgãos competentes.

10.14.3 - Na ocorrência do não cumprimento das normas constantes nesta NR, o MTE adotará as providências estabelecidas na NR 3.

10.14.4 - A documentação prevista nesta NR deve estar permanentemente à disposição dos trabalhadores que atuam em serviços e instalações elétricas, respeitadas as abrangências, limitações e interferências nas tarefas.

10.14.5 - A documentação prevista nesta NR deve estar, permanentemente, à disposição das autoridades competentes.

10.14.6 - Esta NR não é aplicável a instalações elétricas alimentadas por extra-baixa tensão.


GLOSSÁRIO

1. Alta Tensão (AT): tensão superior a 1000 volts em corrente alternada ou 1500 volts em corrente contínua, entre fases ou entre fase e terra.

2. Área Classificada: local com potencialidade de ocorrência de atmosfera explosiva.

3. Aterramento Elétrico Temporário: ligação elétrica efetiva confiável e adequada intencional à terra, destinada a garantir a equipotencialidade e mantida continuamente durante a intervenção na instalação elétrica.

4. Atmosfera Explosiva: mistura com o ar, sob condições atmosféricas, de substâncias inflamáveis na forma de gás, vapor, névoa, poeira ou fibras, na qual após a ignição a combustão se propaga.

5. Baixa Tensão (BT): tensão superior a 50 volts em corrente alternada ou 120 volts em corrente contínua e igual ou inferior a 1000 volts em corrente alternada ou 1500 volts em corrente contínua, entre fases ou entre fase e terra.

6. Barreira: dispositivo que impede qualquer contato com partes energizadas das instalações elétricas.

7. Direito de Recusa: instrumento que assegura ao trabalhador a interrupção de uma atividade de trabalho por considerar que ela envolve grave e iminente risco para sua segurança e saúde ou de outras pessoas.

8. Equipamento de Proteção Coletiva (EPC): dispositivo, sistema, ou meio, fixo ou móvel de abrangência coletiva, destinado a preservar a integridade física e a saúde dos trabalhadores, usuários e terceiros.

9. Equipamento Segregado: equipamento tornado inacessível por meio de invólucro ou barreira.

10. Extra-Baixa Tensão (EBT): tensão não superior a 50 volts em corrente alternada ou 120 volts em corrente contínua, entre fases ou entre fase e terra.

11. Influências Externas: variáveis que devem ser consideradas na definição e seleção de medidas de proteção para segurança das pessoas e desempenho dos componentes da instalação.

12. Instalação Elétrica: conjunto das partes elétricas e não elétricas associadas e com características coordenadas entre si, que são necessárias ao funcionamento de uma parte determinada de um sistema elétrico.

13. Instalação Liberada para Serviços (BT/AT): aquela que garanta as condições de segurança ao trabalhador por meio de procedimentos e equipamentos adequados desde o início até o final dos trabalhos e liberação para uso.

14. Impedimento de Reenergização: condição que garante a não energização do circuito através de recursos e procedimentos apropriados, sob controle dos trabalhadores envolvidos nos serviços.

15. Invólucro: envoltório de partes energizadas destinado a impedir qualquer contato com partes internas.

16. Isolamento Elétrico: processo destinado a impedir a passagem de corrente elétrica, por interposição de materiais isolantes.

17. Obstáculo: elemento que impede o contato acidental, mas não impede o contato direto por ação deliberada.

18. Perigo: situação ou condição de risco com probabilidade de causar lesão física ou dano à saúde das pessoas por ausência de medidas de controle.

19. Pessoa Advertida: pessoa informada ou com conhecimento suficiente para evitar os perigos da eletricidade.

20. Procedimento: seqüência de operações a serem desenvolvidas para realização de um determinado trabalho, com a inclusão dos meios materiais e humanos, medidas de segurança e circunstâncias que impossibilitem sua realização.

21. Prontuário: sistema organizado de forma a conter uma memória dinâmica de informações pertinentes às instalações e aos trabalhadores.

22. Risco: capacidade de uma grandeza com potencial para causar lesões ou danos à saúde das pessoas.

23. Riscos Adicionais: todos os demais grupos ou fatores de risco, além dos elétricos, específicos de cada ambiente ou processos de Trabalho que, direta ou indiretamente, possam afetar a segurança e a saúde no trabalho.

24. Sinalização: procedimento padronizado destinado a orientar, alertar, avisar e advertir.

25. Sistema Elétrico: circuito ou circuitos elétricos inter-relacionados destinados a atingir um determinado objetivo.

26. Sistema Elétrico de Potência (SEP): conjunto das instalações e equipamentos destinados à geração, transmissão e distribuição de energia elétrica até a medição, inclusive.

27. Tensão de Segurança: extra baixa tensão originada em uma fonte de segurança.

28. Trabalho em Proximidade: trabalho durante o qual o trabalhador pode entrar na zona controlada, ainda que seja com uma parte do seu corpo ou com extensões condutoras, representadas por materiais, ferramentas ou equipamentos que manipule.

29. Travamento: ação destinada a manter, por meios mecânicos, um dispositivo de manobra fixo numa determinada posição, de forma a impedir uma operação não autorizada.

30. Zona de Risco: entorno de parte condutora energizada, não segregada, acessível inclusive acidentalmente, de dimensões estabelecidas de acordo com o nível de tensão, cuja aproximação só é permitida a profissionais autorizados e com a adoção de técnicas e instrumentos apropriados de trabalho.

31. Zona Controlada: entorno de parte condutora energizada, não segregada, acessível, de dimensões estabelecidas de acordo com o nível de tensão, cuja aproximação só é permitida a profissionais autorizados.


ANEXO I


ZONA DE RISCO E ZONA CONTROLADA

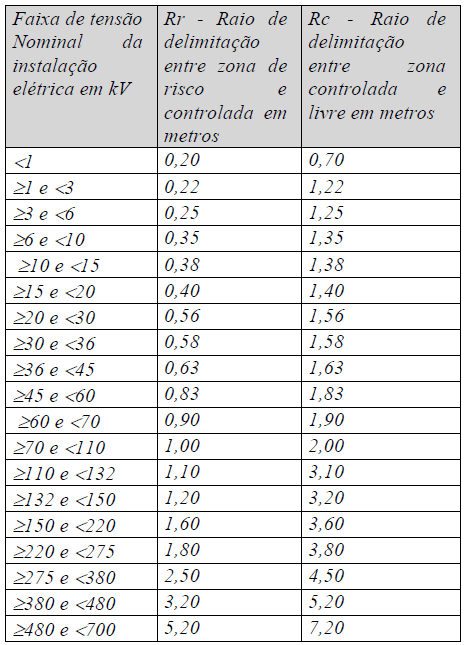

Tabela de raios de delimitação de zonas de risco, controlada e livre.

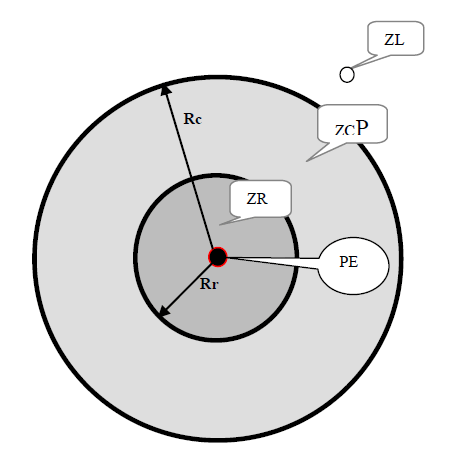

Figura 1 - Distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre

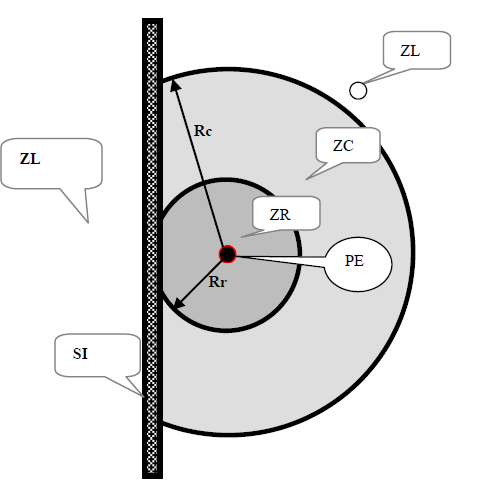

Figura 2 - Distâncias no ar que delimitam radialmente as zonas de risco, controlada e livre, com interposição de superfície de separação física adequada.

ZL = Zona livre

ZC = Zona controlada, restrita a trabalhadores autorizados.

ZR = Zona de risco, restrita a trabalhadores autorizados e com a adoção de técnicas, instrumentos e equipamentos apropriados ao trabalho.

PE = Ponto da instalação energizado.

SI = Superfície isolante construída com material resistente e dotada de todos dispositivos de segurança.


ANEXO II

TREINAMENTO

1. CURSO BÁSICO – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS COM ELETRICIDADE

I - Para os trabalhadores autorizados: carga horária mínima – 40h: Programação Mínima:

1. introdução à segurança com eletricidade.

2. riscos em instalações e serviços com eletricidade:

a) o choque elétrico, mecanismos e efeitos;

b) arcos elétricos; queimaduras e quedas;

c) campos eletromagnéticos.

3. Técnicas de Análise de Risco.

4. Medidas de Controle do Risco Elétrico:

a) desenergização.

b) aterramento funcional (TN / TT / IT); de proteção; temporário;

c) equipotencialização;

d) seccionamento automático da alimentação;

e) dispositivos a corrente de fuga;

f) extra baixa tensão;

g) barreiras e invólucros;

h) bloqueios e impedimentos;

i) obstáculos e anteparos;

j) isolamento das partes vivas;

k) isolação dupla ou reforçada;

l) colocação fora de alcance;

m) separação elétrica.

5. Normas Técnicas Brasileiras – NBR da ABNT: NBR-5410, NBR 14039 e outras;

6. Regulamentações do MTE:

a) NRs;

b) NR-10 (Segurança em Instalações e Serviços com Eletricidade);

c) qualificação; habilitação; capacitação e autorização.

7. Equipamentos de proteção coletiva.

8. Equipamentos de proteção individual.

9. Rotinas de trabalho – Procedimentos.

a) instalações desenergizadas;

b) liberação para serviços;

c) sinalização;

d) inspeções de áreas, serviços, ferramental e equipamento;

10. Documentação de instalações elétricas.

11. Riscos adicionais:

a) altura;

b) ambientes confinados;

c) áreas classificadas;

d) umidade;

e) condições atmosféricas.

12. Proteção e combate a incêndios:

a) noções básicas;

b) medidas preventivas;

c) métodos de extinção;

d) prática;

13. Acidentes de origem elétrica:

a) causas diretas e indiretas;

b) discussão de casos;

14. Primeiros socorros:

a) noções sobre lesões;

b) priorização do atendimento;

c) aplicação de respiração artificial;

d) massagem cardíaca;

e) técnicas para remoção e transporte de acidentados;

f) práticas.

15. Responsabilidades.

2. CURSO COMPLEMENTAR – SEGURANÇA NO SISTEMA ELÉTRICO DE POTÊNCIA (SEP) E EM SUAS PROXIMIDADES.

É pré-requisito para freqüentar este curso complementar, ter participado, com aproveitamento satisfatório, do curso básico definido anteriormente.

Carga horária mínima – 40h

(*) Estes tópicos deverão ser desenvolvidos e dirigidos especificamente para as condições de trabalho características de cada ramo, padrão de operação, de nível de tensão e de outras peculiaridades específicas ao tipo ou condição especial de atividade, sendo obedecida a hierarquia no aperfeiçoamento técnico do trabalhador.

I - Programação Mínima:

1. Organização do Sistema Elétrico de Potencia – SEP.

2. Organização do trabalho:

a) programação e planejamento dos serviços;

b) trabalho em equipe;

c) prontuário e cadastro das instalações;

d) métodos de trabalho; e

e) comunicação.

3. Aspectos comportamentais.

4. Condições impeditivas para serviços.

5. Riscos típicos no SEP e sua prevenção (*):

a) proximidade e contatos com partes energizadas;

b) indução;

c) descargas atmosféricas;

d) estática;

e) campos elétricos e magnéticos;

f) comunicação e identificação; e

g) trabalhos em altura, máquinas e equipamentos especiais.

6. Técnicas de análise de Risco no S E P (*)

7. Procedimentos de trabalho – análise e discussão. (*)

8. Técnicas de trabalho sob tensão: (*)

a) em linha viva;

b) ao potencial;

c) em áreas internas;

d) trabalho a distância;

e) trabalhos noturnos; e

f) ambientes subterrâneos.

9. Equipamentos e ferramentas de trabalho (escolha, uso, conservação, verificação, ensaios) (*).

10. Sistemas de proteção coletiva (*).

11. Equipamentos de proteção individual (*).

12. Posturas e vestuários de trabalho (*).

13. Segurança com veículos e transporte de pessoas, materiais e equipamentos(*).

14. Sinalização e isolamento de áreas de trabalho(*).

15. Liberação de instalação para serviço e para operação e uso (*).

16. Treinamento em técnicas de remoção, atendimento, transporte de acidentados (*).

17. Acidentes típicos (*) – Análise, discussão, medidas de proteção.

18. Responsabilidades (*).



Voltar

Consulte nossas condições especiais
