Informativo 03 - publicado em 20/07/2007

Banco de Capacitores II

No inforamtivo anterior vimos que o capacitor é parte fundamental de um Banco de Capacitores. Agora vamos falar de seu fiel escudeiro neste conjunto: o contator.

Os contatores são componentes elétricos destinados à manobra. Sua principal função é ligar e desligar determinados equipamentos ou sistemas. O contator suporta toda a corrente relativa á potência que manobra e olha que isso não é fácil quando falamos em capacitores. Somente capacitores preparados para este tipo de trabalho é que terão uma vida útil prolongada.

E como saber se um contator está pronto para este trabalho?

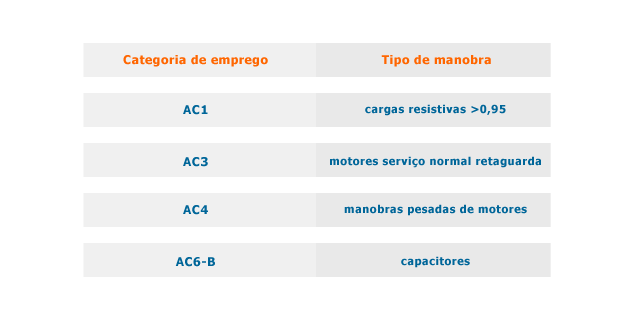

Os contatores próprios para a manobra de capacitores são os de categoria de emprego AC6B, ou seja, o dimensionamento deve ser assim definidos:

No ligamento dos capacitores a corrente de in rush provoca danos diversos. a utilização de contatores apropriados é indispensável e através deles o capacitor é pré-carregado por meio de resistores em série com contatos auxiliares. Após a pré-carga, os contatos principais se fecham permitindo a passagem da conrrente nominal - IEC 947-4 e VDE 0660.
